Sistem udara terkompresi merupakan salah satu tulang punggung operasional dalam berbagai sektor industri, mulai dari manufaktur, otomotif, makanan dan minuman, hingga farmasi. Sistem ini digunakan untuk menggerakkan peralatan pneumatik, kontrol proses, hingga sistem otomasi. Oleh karena itu, desain sistem pipa dan distribusi udara terkompresi yang aman dan efisien sangat penting untuk menjamin kelangsungan operasional dan menghindari pemborosan energi.
Artikel ini membahas secara menyeluruh bagaimana merancang sistem distribusi udara terkompresi yang optimal, termasuk pemilihan material pipa, penentuan ukuran, serta strategi manajemen distribusi udara yang tepat.
Pentingnya Desain Sistem Pipa Distribusi Udara yang Baik
Sistem distribusi udara yang buruk dapat menyebabkan:
- Penurunan tekanan (pressure drop) yang tinggi
- Kebocoran udara yang menyebabkan pemborosan energi
- Kontaminasi udara akibat pipa berkarat atau tidak bersih
- Overload pada kompresor, mempercepat keausan dan meningkatkan biaya perawatan
Menurut Compressed Air and Gas Institute (CAGI), sistem yang dirancang tidak efisien bisa menyebabkan kerugian energi hingga 30%. Oleh karena itu, merancang sistem dengan benar sejak awal akan menghemat biaya operasional jangka panjang.
1. Pemilihan Material Pipa
Pemilihan material pipa merupakan aspek fundamental dalam desain sistem distribusi udara. Material harus tahan terhadap tekanan tinggi, korosi, dan tidak mencemari aliran udara.
Material Pipa yang Umum Digunakan:
| Material | Kelebihan | Kekurangan |
|---|---|---|
| Pipa Besi Galvanis | kuat, tahan tekanan tinggi | Korosi dari dalam, berat |
| Pipa Tembaga (Copper) | Tidak mudah korosi, bersih | Mahal, sulit dipasang dalam sistem besar |
| Pipa Aluminium | Ringan, tidak korosif, mudah instalasi | Biaya awal relatif tinggi |
| Pipa Plastik (HDPE / PPR / PVC untuk tekanan tinggi) | Ringan, mudah instalasi, murah | Tidak semua tahan tekanan tinggi, rentan terhadap suhu ekstrim |
Rekomendasi: Untuk industri modern, pipa aluminium menjadi pilihan utama karena ringan, bebas karat, dan mudah dimodifikasi.

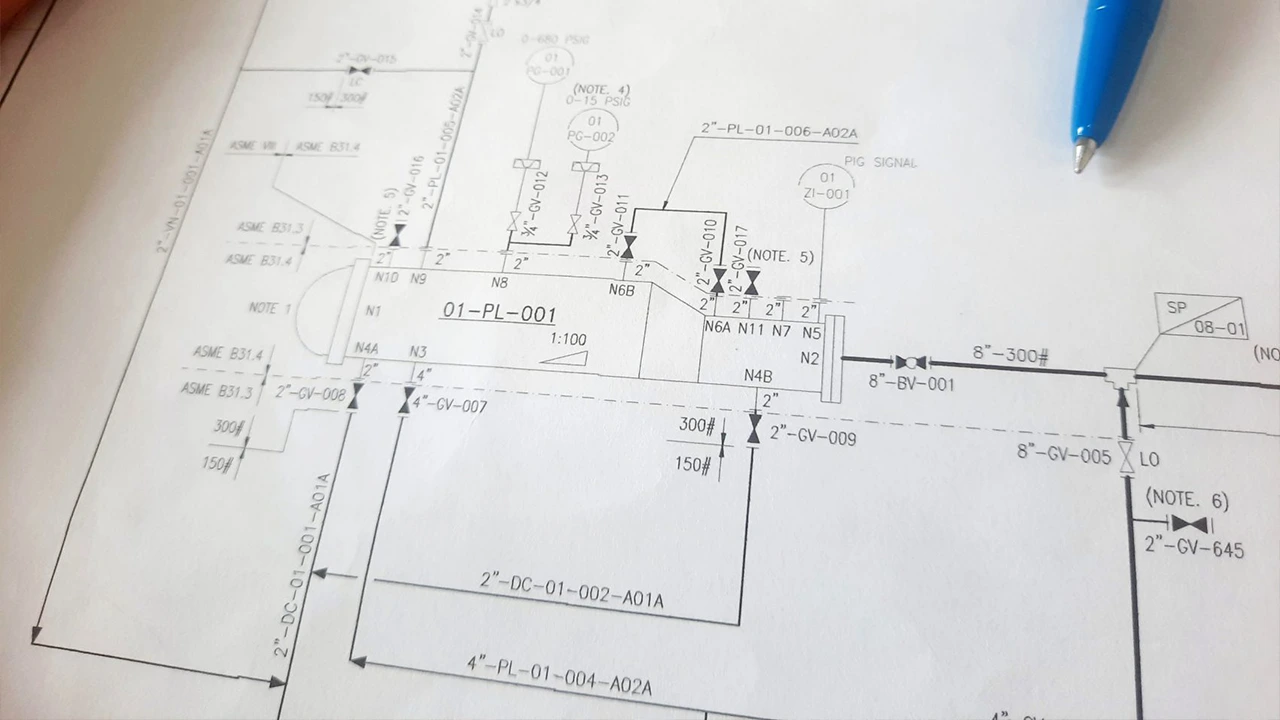

2. Penentuan Ukuran Pipa (Pipe Sizing)
Ukuran pipa harus disesuaikan dengan kebutuhan aliran udara dan tekanan yang diinginkan. Pipa yang terlalu kecil akan menyebabkan penurunan tekanan, sementara pipa yang terlalu besar bisa meningkatkan biaya investasi.
Faktor-faktor yang Memengaruhi Ukuran Pipa:
- Flow rate (CFM atau m³/min)
- Tekanan kerja (bar atau psi)
- Jarak distribusi (panjang pipa)
- Jumlah dan jenis peralatan pengguna
Contoh Sederhana:
Untuk sistem dengan total kebutuhan 100 CFM dan tekanan 7 bar dengan panjang distribusi 100 meter:
- Diameter pipa utama minimal: 2 inci (50 mm) jika menggunakan besi galvanis.
- Dengan pipa aluminium atau tembaga, ukuran bisa disesuaikan berdasarkan karakteristik aliran (lebih halus = lebih efisien).

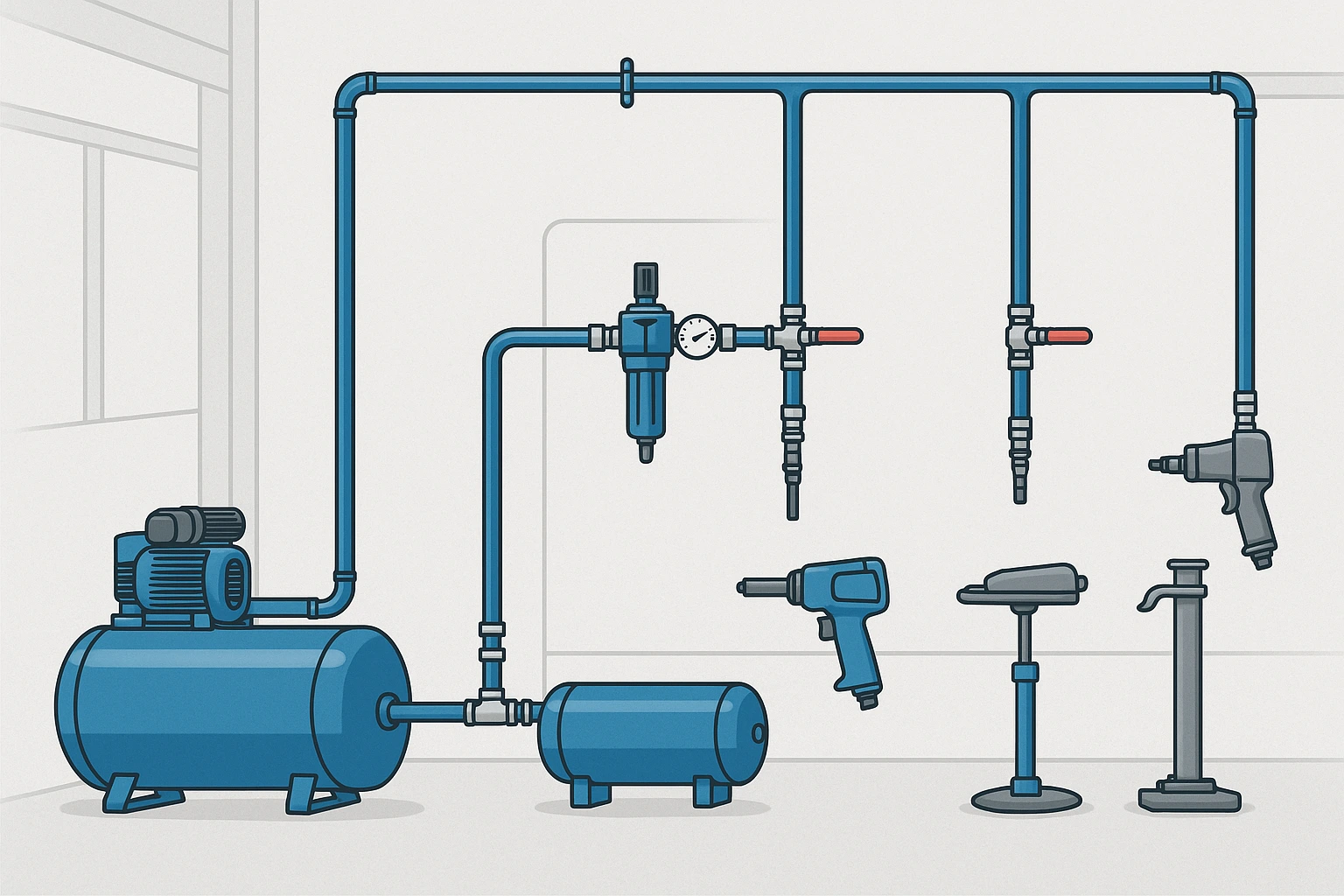

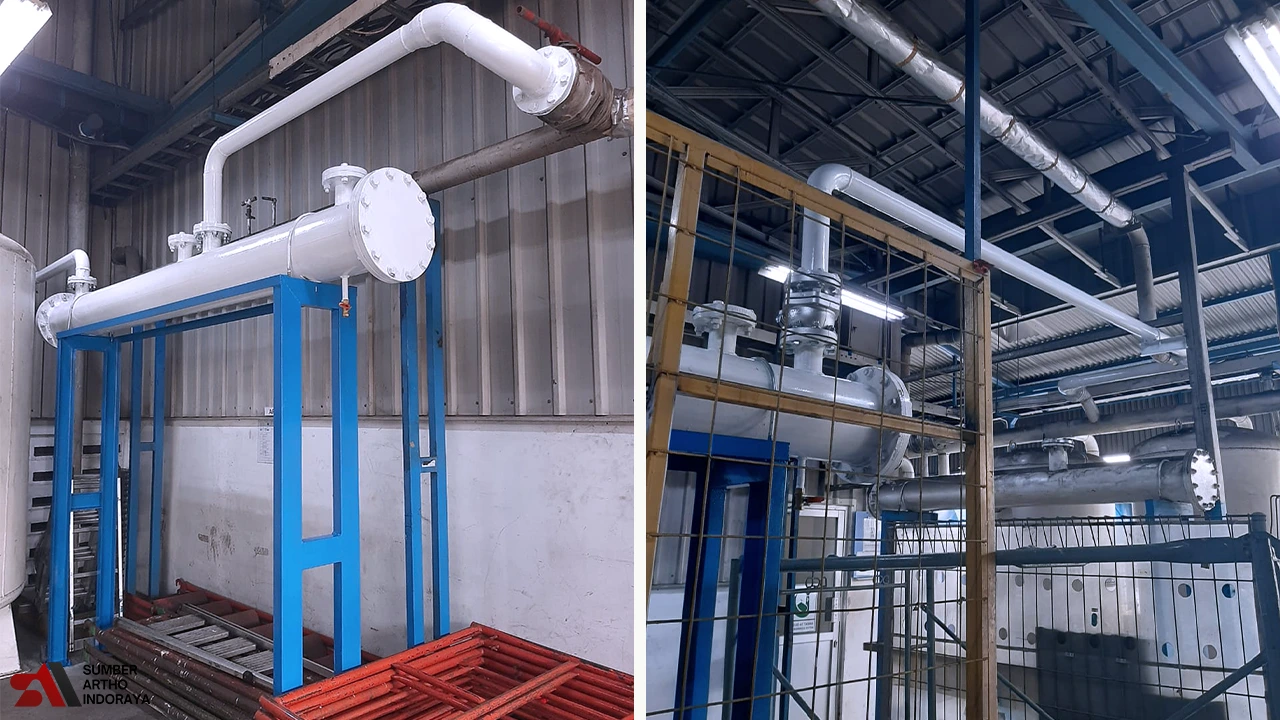

3. Desain Jalur Distribusi Udara
Desain jalur distribusi udara harus mempertimbangkan efisiensi aliran udara, kemudahan pemeliharaan, dan fleksibilitas ekspansi.
Sistem Distribusi Udara Umum:
- Sistem Loop (Ring Main System)
- Cocok untuk industri menengah hingga besar
- Aliran udara dua arah, mengurangi penurunan tekanan
- Mudah dikembangkan jika ada penambahan mesin
- Sistem Radial (Branch System)
- Cocok untuk instalasi kecil atau terbatas
- Biaya lebih murah, tetapi lebih rentan pressure drop
4. Manajemen Distribusi Udara
Sistem distribusi yang baik harus dilengkapi dengan komponen pendukung untuk memastikan udara yang sampai ke titik akhir tetap bersih, kering, dan stabil.
Komponen Penting:
- Filter dan Dryer: Menjaga udara tetap bersih dan bebas uap air
- Regulator Tekanan: Menyesuaikan tekanan sesuai kebutuhan alat
- Receiver Tank (Tangki Penampung): Menyediakan cadangan udara dan stabilisasi tekanan
- Flow Meter dan Sensor Tekanan: Memantau performa sistem secara real time
Strategi Tambahan:
- Gunakan pressure drop monitoring untuk mendeteksi penurunan performa
- Lakukan audit udara terkompresi secara berkala (minimal 1 tahun sekali)
- Hindari tikungan tajam dan pipa berlebihan yang memperbesar gesekan
5. Keamanan dan Kepatuhan Standar
Selain efisiensi, aspek keselamatan tidak boleh diabaikan. Sistem pipa udara harus sesuai standar industri seperti:
- ISO 8573: Standar kualitas udara terkompresi
- OSHA / SNI: Standar keselamatan kerja dan instalasi pipa bertekanan
Pastikan semua pipa dan fitting diikat kuat dan diberi label tekanan maksimal. Juga, instal katup pengaman (safety valve) di lokasi strategis.
Studi Kasus: Efisiensi Sistem Pipa Distribusi Udara di Pabrik Otomotif
Sebuah pabrik otomotif di Bekasi meng-upgrade sistem distribusi udara dari besi galvanis ke aluminium. Hasilnya:
- Penurunan pressure drop sebesar 35%
- Penghematan energi hingga 20% per bulan
- Biaya perawatan menurun karena pipa bebas korosi
- Waktu instalasi lebih cepat 40% karena pipa lebih ringan
Kesimpulan
Desain sistem pipa dan distribusi udara terkompresi yang aman dan efisien adalah investasi jangka panjang yang sangat penting bagi keberlanjutan operasional industri. Dengan memperhatikan pemilihan material, ukuran pipa yang tepat, dan strategi distribusi yang cermat, perusahaan dapat menghemat energi, meningkatkan produktivitas, dan mengurangi risiko gangguan operasional.
Jangan biarkan sistem udara yang tidak efisien menggerogoti operasional dan anggaran perusahaan Anda. Segera evaluasi dan tingkatkan sistem distribusi udara terkompresi di fasilitas Anda bersama tim profesional yang berpengalaman.
